摘要：粒子加速器是众多工业领域中不可或缺的工具，其应用范围涵盖核物理与粒子物理等广泛的研究领域。它们在医学领域具有特殊价值，尤其适用于医学影像、放射治疗及肿瘤治疗等应用。目前，规模最大、性能最强的粒子加速器是位于欧洲核子研究中心（CERN）的大型强子对撞机（LHC）。这座长达27公里的环形隧道装置能够将质子等粒子加速至接近光速，并使其发生碰撞。

尽管大型强子对撞机（LHC）代表了加速器技术的巅峰水平，但开发可安装于建筑物、实验室甚至桌面空间的紧凑型粒子加速器仍备受关注。然而，即便是体积更小的加速器，通常也会占用数平方米的宝贵空间，并可能受到性能限制的影响。并非所有应用都需要像大型强子对撞机（LHC）这样的大型设备，更为紧凑的解决方案也能高效满足多种需求

关键词：粒子加速器；纳米光子电子加速器（NEA）；大型强子对撞机（LHC）；纳米制造技术

1.简介粒子

加速器技术长期以来一直处于科学创新的前沿，推动了从基础粒子物理学到医疗诊断与治疗等各个领域的突破。当我们提到“粒子加速器”时，脑海中就会浮现出位于日内瓦的大型强子对撞机（LHC），这是一个长约27公里的环形隧道。大型加速器用于粒子物理学的基础研究。

粒子加速器是复杂的机器，旨在将带电粒子（如电子、质子或离子）加速到高速，并引导它们与其他粒子或目标发生碰撞。这些碰撞使科学家能够研究物质的基本组成部分以及支配其相互作用的力。粒子加速器的核心是电场和磁场。电场用于增加带电粒子的动能，而磁场则用于引导和聚焦粒子束。

加速粒子的主要技术包括直线加速、环形加速和同步加速。但近年来，一种新的技术进步崭露头角，即纳米光子电子加速器（NEA）。纳米光子学领域作为一种有前景的解决方案，解决了传统电子加速器在尺寸和成本方面的限制。

纳米光子学是在纳米尺度上对光进行操控，能够实现电磁场的精确控制和约束。这种精确控制使得能够开发出紧凑的加速器结构，能够实现高加速梯度，使其比传统加速器小得多。此外，纳米制造技术的进步，如电子束光刻和聚焦离子束铣削，使得在纳米尺度上创建复杂结构成为可能，为纳米光子加速器的实现铺平了道路。

纳米光子加速器需要高功率、短脉冲的激光来提供电子加速所需的能量。激光波长、脉冲持续时间以及其他参数的选择对于优化加速器的性能至关重要。纳米光子加速的关键在于对纳米级结构的精心设计和制造，这些结构能够将激光能量转化为所需的加速场。

这包括诸如光子晶体、等离子体纳米结构和超表面等特征。在加速场中有效地注入和捕获电子是一个关键挑战。这可能涉及使用专门的电子源，如光电阴极或场发射尖端，并采用精确的定时和束形技术。

科学家们已经制造出了世界上首个纳米光子电子加速器，它利用微型激光脉冲来加速带负电的粒子，而且其体积小到可以装在一枚硬币上。然而，这个想法实际上早在1960年就已产生，当时激光刚刚被发明出来不久。但当时并没有真正可行的技术来实现这一想法，纳米光子电子加速器的概念再次在2015年被提出，但这是科学家们首次成功激活并运行它。

这项技术运用纳米光子学原理，这是一个研究光与纳米尺度上相互作用的领域，来制造超小型化的加速器。如前所述，来自德国埃尔朗根-纽伦堡自由大学（FAU）的研究人员使用这个微型装置将电子的能量从28.4千电子伏加速到40.7千电子伏，增幅约为43%。

纳米光子电子加速器（NEA）由一个小型微芯片构成，该微芯片内嵌有一个由数千个独立“柱体”组成的更小的真空管。主加速管长约0.02英寸（0.5毫米），仅为大型强子对撞机（LHC）长度的5400万分之一。微小隧道的内部宽度仅约225纳米。

（图片来源：FAU/激光物理学，斯特凡妮·克拉乌斯，朱利安·利泽尔）

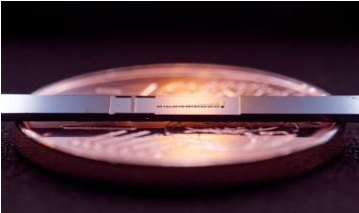

图1 纳米光子电子加速器由一个微芯片构成，该微芯片内嵌有一个长度仅几毫米的微型加速管。

纳米光子电子加速器产生磁场，但其工作原理是让光照射到真空管中的柱体上。这样能以恰到好处的方式放大能量，但产生的能量场要弱得多。由纳米光子电子加速器加速的电子的能量只有大型强子对撞机加速的粒子能量的百万分之一。然而，研究人员相信他们可以通过使用替代材料或将多个管子并排堆叠来改进纳米光子电子加速器的设计，这可能会进一步加速粒子。

接下来，在第二部分，我们将探讨这种纳米光子电子加速器所采用的技术/方法，然后我们将对纳米光子电子加速器与传统粒子加速器的比较研究进行概述，在第四部分，我们将讨论我们的研究成果，最后在第五部分，我们将总结得出结论性的观点。

2.所采用的方法/技术

能够利用激光将电子加速至相对论速度的粒子加速器，是通过被称为“纳米光子电子加速器”的微小“纳米级”结构来实现的。这种加速器价格低廉且体积较小。纳米光子电子加速器代表了一种前沿的粒子加速方法，它利用纳米光子学和激光技术的原理，构建出了紧凑、高效的系统，有望在医学、工业和科学研究等领域带来革命性的变化。

2.1.工作原理

纳米光子电子加速器的工作原理是利用激光脉冲在纳米结构的光子腔内加速电子。其核心思想是利用激光光在纳米结构腔内产生快速振荡的电场。当电子穿过这些电场时，它们会获得能量并加速。这一过程与在激光脉冲产生的电场中“滑行”是一样的。这些腔体的设计尺寸小于光的波长，从而能够精确控制光与物质的相互作用。这里的关键技术是电介质激光加速（DLA），其中超快激光脉冲与光子结构相互作用，向电子传递能量。

2.1.1.关键组件与机制

光子纳米结构：这类结构通常由硅等材料制成，并被制造成包含仅几百纳米宽的通道的形状。利用高强度激光脉冲，电子会在这些通道内加速运动。

激光脉冲：通过向这些纳米结构发射激光脉冲，会产生交替的电场，从而推动电子向前运动。这种方法与传统的加速器不同，它不需要大型金属腔体，而且能够在更小的空间内实现较高的加速梯度。

交替相位聚焦（APF）技术：该技术通过交替改变约束力的方向，有助于使电子束在

更长的距离内保持聚焦状态，从而克服了束中电子之间的排斥力。

来自（FAU）和斯坦福大学的研究人员在展示这些加速器的实际应用方面取得了重大进展。例如，FAU的近期工作表明，在一个225纳米宽的通道内，电子在0.5毫米的距离内实现了43%的能量提升，这对于纳米光子加速器而言是一项重大成就。这一进展是通过使用先进的纳米制造技术以及将APF方法与设计用于优化电子束加速和约束的新型几何结构相结合而实现的。研究人员旨在进一步提高纳米光子加速器所能实现的能量增益和电子电流。这涉及扩大纳米结构或整合多个加速通道以增强这些设备的实用适用性。

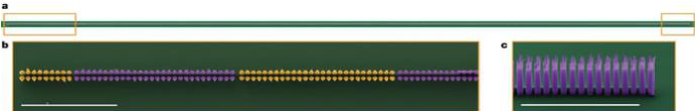

图2  2(a) 整个 0.5 mm 米长结构的彩色扫描电子显微镜图像。2(b) 加速器初始部分的俯视图，展示了单个柱体和导向通道。2(c) 加速器最后一个宏单元的侧视图。

通过这种方法，他们不仅成功地引导了电子，而且还能够在这些纳米级制造的结构中对电子进行加速，其加速距离可达半毫米。研究人员接下来将尝试将电子所获得的能量增加约100倍，以将其用于医疗领域的纳米光子电子加速器研究。

3.与传统粒子加速器的比较

传统的粒子加速器，如直线加速器（Linacs）、同步加速器和回旋加速器，已广泛应用于数十年之久。近年来，纳米光子学电子加速器作为一种新型技术崭露头角，它利用纳米尺度下的光子学特性来加速电子。

传统粒子加速器和纳米光子学电子加速器各自具有独特的优势和挑战。让我们简要概述一下：

•纳米光子学电子加速器的体积要小得多，通常可以安装在芯片大小的平台上，而传统的粒子加速器则极其庞大，有时甚至会延伸数公里（例如大型强子对撞机）。

•纳米光子电子加速器利用电磁波（尤其是高强度的激光脉冲）为电子提供能量，而传统的加速器则是通过射频腔体或磁场来引导带电粒子沿着特定路径加速运动。

•纳米光子电子加速器目前的适用能量范围较窄，仅适用于特定的应用场景。而传统的粒子加速器则能够达到极高的能量水平，适用于基础研究。

•纳米光子学电子加速器的建设及运行成本可能更低，而传统的粒子加速器则具有较高的建设及运行成本。

•纳米光子电子加速器有望带来更小、更经济且更节能的粒子加速技术。其紧凑的尺寸和大规模量产的可能性能够彻底改变高能物理研究的获取方式，使更多机构和研究人员能够参与其中。虽然传统的粒子加速器能够提供无与伦比的碰撞能量和强大的检测系统，从而在粒子物理学领域促成开创性的发现。其庞大的规模还使得人们能够研究罕见事件，并探索宇宙中最基本的构成单元。

•纳米光子加速器具有高精度和小巧的体积特点，使其非常适合在空间有限且精度要求极高的应用场合。这包括在医学成像、靶向癌症治疗以及紧凑型X射线源的开发等方面的应用。相比之下，传统粒子加速器能够对粒子束进行极其精确的控制，这对于高能物理实验至关重要，但它们不太适合需要小型化的应用。

•纳米光子电子加速器是一项正在不断研究和发展的新兴技术，而传统的粒子加速器则是成熟的技术，拥有全球范围内的设施和合作项目。

总之，纳米光子电子加速器为微型化和低成本的粒子加速提供了令人兴奋的机遇，但它们目前还无法取代像大型强子对撞机（LHC）这样的大规模传统加速器，后者对于高能物理研究仍然至关重要。然而，两种技术的互补使用可能会在各个领域带来新的进展和应用。

4.结果与讨论

纳米光子电子加速器的成功开发对各个领域都有着重要的意义。在医学领域，这些加速器能够实现更精确且紧凑的放射治疗系统。这项开创性的技术凭借其小巧的尺寸、高能效和多样的应用，有望彻底改变该领域。

纳米加速器的一个关键优势在于其能源效率。传统的粒子加速器消耗大量能源，通常需要专门的发电厂来运行。相比之下，纳米加速器的运行功率要低得多，使其更具可持续性和环保性。这种能源效率不仅降低了运营成本，还扩大了粒子加速器技术在各种应用中的可及性。

纳米光子电子加速器的发展对广泛的科学和工业应用具有深远的影响。其中一些最有前景的应用案例包括：

4.1.1.高能物理学

纳米光子加速器能够在紧凑的体积内实现高加速梯度，这使其成为下一代粒子对撞机的理想选择，从而能够推动更经济实惠且易于开展的高能物理学研究。

4.1.2.医学成像与治疗

纳米光子加速器可用于产生高能电子束，用于先进的医疗应用，例如针对癌症的精准治疗以及用于生物成像的高分辨率电子显微镜技术。

4.1.3.工业应用

纳米光子加速器小巧的尺寸和潜在的成本效益使其适用于多种工业应用，包括材料加工、无损检测以及特殊放射性同位素的生产。尽管纳米光子电子加速器的前景十分广阔，但仍需解决一些关键问题才能充分发挥其潜力。这些问题包括：

4.1.4.向更高能量水平的转变

在保持高梯度加速和束流质量的同时实现更高的电子束能量，这是一个至关重要的挑战，需要创新的设计策略以及在材料和制造工艺方面取得进一步的进展。

4.1.5.可靠性和稳定性

确保纳米光子加速器系统的长期可靠性和运行稳定性，尤其是在面对高功率激光运行和环境因素的情况下，是当前研究的一个重要领域。

4.1.6.集成系统开发

将纳米光子电子加速器的各个组成部分（包括激光、束流传输和诊断系统）整合到一个协调且用户友好的技术平台中，对于其广泛采用和实际应用至关重要。

尽管存在一些限制，但纳米光子电子加速器的研究进展仍十分令人鼓舞。正在进行的研究旨在提高纳米光子加速器的能量增益和电子电流，这将进一步扩大其应用范围。技术的改进，例如开发更高效的纳米结构和改进的激光系统，预计将使这些加速器更加强大和多功能。包括弗劳恩霍夫协会和斯坦福大学在内的各机构之间的合作正在加速这一领域的进展，朝着在芯片上实现加速器的实际应用迈进，更接近大规模传统加速器（如大型强子对撞机）的实用化目标。

总之，尽管纳米光子电子加速器为微型化和成本效益高的粒子加速提供了令人兴奋的前景，但它们目前仍无法取代像大型强子对撞机这样的大型传统加速器，后者对于高能物理研究仍然至关重要。然而，这两种技术的互补使用可能会在各个领域带来新的进展和应用。

5.结论

纳米光子电子加速器（NEA）是粒子加速器技术的一项重大突破，它凭借其紧凑的尺寸和能量、效率，实现了前所未有的高效率、多功能性和便携性。这项技术有可能为所有领域提供同等的粒子加速能力，并推动广泛的创新。

此外，纳米加速器的紧凑尺寸为便携式和现场部署系统开辟了新的可能性。

随着该领域的研究和开发不断推进，纳米光子电子加速器（NEA）有望引领科学发现和技术创新的新时代。进一步的研究应探索纳米光子电子加速器的可扩展性。研究更大规模的纳米光子结构及其与高强度激光脉冲的相互作用，可能为实际应用铺平道路。

此外，开发具有更高损伤阈值和更好热性能的新材料，可以进一步提高这些加速器的性能。纳米光子电子加速器的开发有可能对众多科学领域产生重大影响，涵盖从基础物理学到材料科学以及医学研究等各个方面。从高能碰撞实验到先进材料的表征以及医学成像，纳米光子加速器的多功能性和可扩展性有望极大地增进我们对物理世界的理解，并推动多个科学领域的突破。
